¿Cómo pueden los compradores validar muestras de moldes con dibujos de piezas?

Una muestra de plástico moldeado puede parecer aceptable pero aun así no cumple con los requisitos de ingeniería de un componente automotriz. Pequeñas desviaciones dimensionales pueden afectar los puntos de montaje, las conexiones de ajuste rápido, las superficies de sellado o la alineación de las piezas ensambladas. Antes de aprobar un nuevo molde para la producción, los compradores necesitan evidencia documentada de que las muestras coinciden con los dibujos y especificaciones aprobados.

En Dongke, recomendamos combinar la inspección dimensional, la verificación de materiales, las comprobaciones de apariencia y las pruebas funcionales en un proceso estructurado de aprobación de muestras. Este enfoque ayuda a nuestros clientes a identificar discrepancias tempranamente y aclarar qué correcciones son necesarias antes de que las herramientas avancen hacia el lanzamiento de producción.

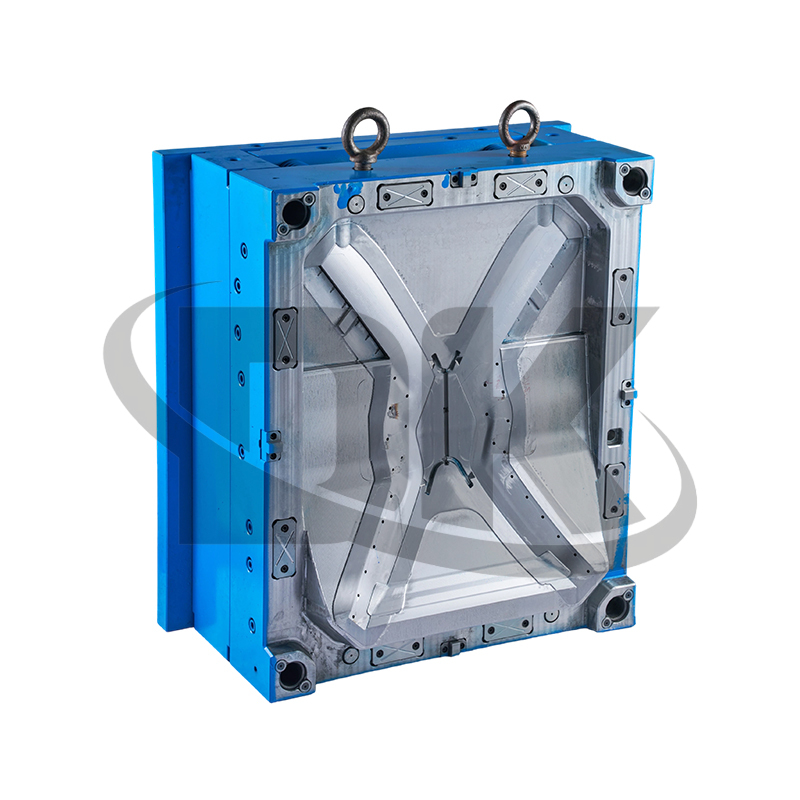

Para Moldes de inyección de plástico para automóviles , la validación de la muestra debe establecer una conexión clara entre el diseño del producto aprobado, el componente moldeado real y los resultados de la inspección.

1. Establecer la revisión correcta del dibujo

Antes de medir muestras, los compradores deben confirmar que el equipo de inspección esté utilizando los últimos documentos de ingeniería aprobados. Comparar una pieza moldeada con un dibujo obsoleto puede producir resultados engañosos y disputas innecesarias.

Dongke recomienda confirmar la siguiente información antes de que comience la inspección:

• Número de pieza, revisión del dibujo y modelo CAD tridimensional aplicable.
• Dimensiones, tolerancias, referencias de referencia y requisitos geométricos especificados.
• Grado de resina aprobado, color, aditivos y requisitos de materiales relevantes.
• Interfaces de montaje críticas y características funcionales.
• Estándares de apariencia superficial y cualquier desviación aprobada.

Un dibujo en globo, con dimensiones numeradas vinculadas a un informe de inspección, facilita el seguimiento de cada característica. Ambas partes también deben acordar qué documento tiene prioridad si el modelo CAD, el dibujo y las especificaciones de compra contienen información contradictoria.

2. Mida las dimensiones críticas con el equipo adecuado

La inspección dimensional determina si la muestra moldeada se encuentra dentro del rango de tolerancia especificado. El método de medición debe coincidir con la geometría de la característica, la precisión requerida y las condiciones de inspección.

• Calibres y micrómetros: Adecuado para muchas dimensiones lineales accesibles, mediciones de espesor y comprobaciones de características básicas.
• Máquinas de medición de coordenadas (CMM): Útil para geometrías complejas, posiciones de agujeros, relaciones de referencia y tolerancias geométricas específicas.
• Sistemas de medición óptica: Útil para funciones pequeñas, perfiles y áreas donde la medición por contacto es difícil.
• Medidores y accesorios dedicados: Útil para verificar condiciones de ajuste repetibles, tamaños de orificios o interfaces de ensamblaje.

Para example, a drawing may specify a mounting-hole position tolerance of 0.10 mm relative to defined datums. The inspection team must evaluate the actual position using the specified datum scheme and a suitable measurement method. This value is illustrative; the applicable tolerance must come from the approved project drawing.

En Dongke, recomendamos registrar la dimensión nominal, los límites superior e inferior, la medición real y el resultado de aprobación o falla. Esto hace que las discrepancias sean más fáciles de identificar y discutir.

3. Inspeccione todas las cavidades relevantes

Los moldes de múltiples cavidades pueden producir piezas con diferentes características dimensionales porque cada cavidad tiene su propia geometría y condiciones de moldeo locales. La inspección de muestras de una sola cavidad puede pasar por alto variaciones en otras partes de la herramienta.

Por lo tanto, los compradores deben establecer un plan de muestreo que aborde:

• Identificación de la cavidad que produjo cada muestra.
• Medición de características requeridas para cada cavidad.
• Comparación de resultados específicos de cavidades para identificar diferencias dimensionales.
• Muestreo adicional en tomas consecutivas donde la repetibilidad necesita evaluación.

Para a four-cavity mold, for example, samples should be traceable to cavities 1 through 4. Averaging measurements across cavities can conceal an individual cavity that produces out-of-tolerance parts. The required sample quantity and inspection scope should follow the customer's quality plan and the project's risk level.

4. Verificar el material, la apariencia y los requisitos funcionales

La conformidad dimensional es sólo una parte de la aprobación de la muestra. Un componente puede cumplir con las dimensiones del dibujo y al mismo tiempo no cumplir con los estándares de apariencia o los requisitos de ensamblaje.

Nuestra lista de verificación de inspección sugerida incluye:

• Verificación de materiales: Confirme que el grado de resina y la documentación del material relevante coincidan con la especificación aprobada.
• Inspección visual: Verifique rebabas, marcas de hundimiento, disparos cortos, marcas de quemaduras, rayones y otros defectos según los criterios de aceptación acordados.
• Evaluación de superficie: Revise el color, el brillo, la textura y las marcas de entrada visibles cuando corresponda.
• Controles de montaje: Confirme que los clips de montaje, los sujetadores, las piezas coincidentes y las interfaces encajen según lo previsto.
• Pruebas funcionales: Realice pruebas específicas de retención, sellado, movimiento u otras funciones requeridas.

Las condiciones de las pruebas deben documentarse siempre que puedan afectar los resultados. Las piezas de plástico pueden cambiar de dimensiones después de su expulsión a medida que se enfrían, se encogen o absorben humedad. Por lo tanto, el período de acondicionamiento, la temperatura de medición y el método de prueba acordados deben ser consistentes con el material aplicable y los requisitos del cliente.

5. Documentar los resultados y resolver las no conformidades

Un informe de inspección debe proporcionar suficiente información para que tanto el comprador como el proveedor comprendan el estado de la muestra sin depender de explicaciones verbales.

Cualquier resultado fuera de tolerancia debe documentarse y revisarse. Luego, el equipo responsable puede determinar si el problema requiere una modificación del molde, un ajuste del proceso, un muestreo adicional o una desviación aprobada formalmente. Las muestras revisadas deben compararse con los requisitos pertinentes antes de su aceptación.

6. Aprobar muestras antes del lanzamiento a producción

La aprobación de la muestra debe ser una decisión documentada en lugar de una confirmación informal de que las piezas parecen satisfactorias. Los compradores deben definir los criterios de aceptación, los revisores responsables, los informes requeridos y las cuestiones pendientes antes de la etapa de prueba.

En Dongke, recomendamos mantener la muestra aprobada, el informe dimensional, los registros de materiales y la información del proceso aplicable vinculados a la misma revisión del proyecto. Para programas automotrices que requieren PPAP u otra presentación formal, el paquete de documentación debe seguir los requisitos específicos del cliente. La aprobación de la muestra por sí sola no demuestra la capacidad del proceso a largo plazo, por lo que también pueden ser necesarios controles continuos de la producción.

Haga que la aprobación de la muestra esté basada en evidencia

Validar muestras moldeadas con dibujos de ingeniería requiere más que verificar unas pocas dimensiones. Los compradores deben confirmar la revisión correcta, utilizar el equipo de medición adecuado, inspeccionar las cavidades relevantes, verificar los requisitos de material y apariencia y documentar los resultados.

En Dongke, animamos a los clientes del sector del automóvil a definir estos requisitos antes de que comiencen las pruebas de moldes. Los criterios de inspección claros y los registros de aprobación rastreables ayudan a ambas partes a identificar problemas, coordinar acciones correctivas y establecer una base confiable para la liberación de producción.
